不同建筑外立面基材对涂料的影响以及对应的解决方案

摘要：各种不同的建筑外立面基材会对涂料的施工使用和性能产生不同的影响，故需针对不同的基材制定不同的施工方案和涂料配套。目前工程涂料施工中新建工程主要基材有腻子和保温板+抹面砂浆体系，旧墙翻新工程中遇到的基材大部分为磁砖、面砖、马赛克基材。对于旧墙翻新的工程一般都须采用特殊加固措施。



关键词：建筑基材 涂料 涂装



前言

目前各种新型建筑材料在工程领域得到广泛的应用，其中饰面层材料由于是通过外立面来给人以最直观的印象，故发展速度尤其迅速。传统外立面装饰材料比如：面砖、马赛克、大理石，花岗岩等材料由于政策法规，环境保护，造价等因素的影响占比逐步缩小，水性建筑涂料由于具有绿色环保，造价的低的优点得到了越来越广泛的应用。并且由于施工方面在旧墙翻新工程的大部分都采用了涂料作为新的立面装饰材料。目前工程涂料施工中新建工程主要外立面基材有腻子层和保温板+抹面砂浆体系，旧墙翻新工程中遇到的基材大部分为磁砖、面砖、马赛克基材。对于旧墙翻新的工程一般都须采用特殊加固措施。



一 、腻子层对涂料的影响

腻子是目前涂料使用中与之配套最多的基材，是涂装过程中非常重要的辅料。然而，目前大家都重视涂料而忽略了腻子。用了质量不好的腻子，即使买了优质的涂料也无济于事。使用质量不合格的腻子会导致饰面层涂料产生开裂，起泡，脱落，泛碱等问题。

在整个涂装过程中，腻子主要起弥补基层缺陷及墙体和涂膜之间的黏合过渡作用。当环境温度变化时由于变形系数不同，发生变形的尺寸也大小不一样，这就必然引起应力集中，这时腻子层就该凭借它本身所具有的弹性，承担起消除应力集中的任务，从而有效防止墙面起皮、脱落。

涂装用的低档腻子常用的是“双飞粉+胶”，双飞粉是天然碳酸钙矿石经细微粉碎而得到的粉体产品。使用双飞粉，可以降低成本，但一般只能用在低档建筑墙面。其原因是它不耐水，不仅水可以透过它向墙体渗透，而且它的胶质会被水溶化而变得松散、脱落。如果涂装的腻子、涂料能让水分向墙体渗透，则墙体会逐渐浸湿、疏松、风化，造成墙 体寿命缩短。如果腻子是耐水型，水不能从腻子渗入墙休，这个问题就解决了。

然而耐水腻子的碱度对涂料的影响往往被忽略，实际上碱度对墙漆或涂料影响非常明显。墙漆、涂料的主要成分是乳液和颜料。其一，乳液的品种和含量对涂料封闭碱性物质的效果差异较大。其二，颜料对碱性的反应非常敏感，它是造成墙体变色的主要原因。另外水泥砂浆的碱度较高，碱性物质可以穿透腻子直接影响涂料。并且部分腻子产品本身碱度过高，目前市场上销售的耐水腻子粉，多采用传统的配方和生产工艺；其产品成分中的无机胶凝材料决定了产品的强碱性（ＰＨ值在14左右）。

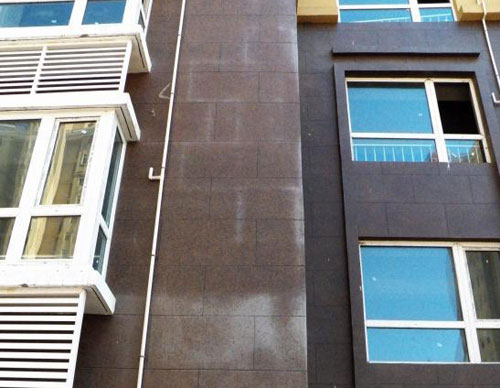

局部泛碱

二 、保温板+抹面砂浆体系对涂料的影响

目前，我国的建筑能耗约占全国总能耗的30%， 因此， 建筑节能是国家节能工作的重要组成部分。为了实现节能降耗的目标，近几年外墙外保温系统得到了广泛的应用，但许多建筑外墙外保温技术与装饰技术各成一体， 缺乏科学的匹配性验证， 特别是在保温层和饰面层之间附着力，匹配性等方面还存在着许多问题， 由此造成饰面层开裂、空鼓，甚至脱落的现象屡见不鲜。

我国目前推行的现场施工的外墙保温系统主要为保温板+抹面砂浆体系，存在有以下几点问题：

1.保温板在昼夜及季节变化发生热胀冷缩、湿胀干缩时也会在板缝处集中产生变形应力, 从而造成板间裂缝。 当保温板的温度过高时, 会产生不可逆热收缩变形, 造成较为严重的开裂变形, 这种情况在高温的夏季更为突出。

2.由于保温板平整度很难控制,会造成找平抹灰厚度不均,局部荷载可达80kg/m2甚至100kg/m2以上,造成局部收缩和温差应力不均,引起较多裂缝。并且由于平整度不均匀往往导致饰面层涂料产生光泽不一致最终表现为饰面层发花现象。

对于外保温体系涂料饰面层弊病的预防与控制应遵循以下原则:

(1)“逐层渐变柔性释放应力”的抗裂技术原则。应努力做到保温层各相邻层性能、弹性模量变化指标相匹配、逐层渐变;抗裂砂浆应保证一定的柔韧性,以便释放变形应力;涂料饰面层应从里向外柔性变形逐渐增大。

(2)严禁使用普通水泥砂浆作为保温构造的找平层、保护层。

(3)严格控制防护层的施工质量,必须采用专用抗裂砂浆并铺以合理的增强网。

(4)充分考虑各层材料的相容性及匹配性。

(5)外保温体系材料供应商对体系材料成套供应。

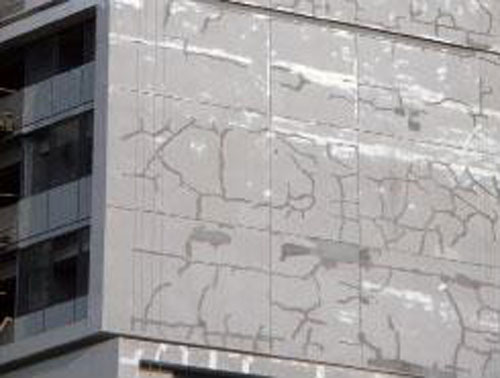

开裂，泛碱

三、旧墙翻新工程中旧墙面对涂料的影响及处理方案

旧墙翻新工程中经常碰到采用磁砖、面砖、马赛克，旧涂层的旧墙面翻新，遇到这种情况就需充分分析考虑基层病变情况，并有针对性的制定基层进行处理方案。

对于旧涂层可以先对墙面彻底清洗，对空鼓和裂缝部位可以使用修补砂浆修补平整，涂刷渗透型底漆后可正常进行涂料施工。

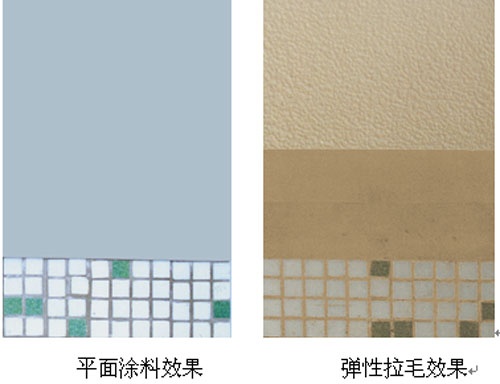

对于磁砖、面砖、马赛克这类旧墙体可采用专用腻子（亚士纸皮石填补料）把原面砖墙面批平，并涂刷涂料的方案。其外观效果已无面砖的痕迹，整幢大楼就如新的水泥墙面上涂刷了平面涂料或弹性拉毛涂料。

另一种方案是采用特殊的底漆在原表面的旧面砖上涂刷一道特殊的高附着力底漆，再涂刷二遍平面弹性涂料。其表观效果是原来的旧面砖轮廓照样，不同的是解决了旧墙面开裂、空鼓、渗水的现象以及墙面的颜色。

方案一的施工工艺流程：

检查旧墙面基面 → 切割空鼓及较大裂缝 → 水泥砂浆找平及填补被切割的裂缝 → 清洗墙面  → 批刮亚士纸皮石填补料  → 打磨  → 涂刷抗碱封闭底漆  → 涂刷二遍面漆 → 检验 → 完工

• 基层处理：

1. 基层处理：
   • 检查旧面砖基面，把空鼓、裂缝地方标出，把松动的面砖剔除并找平。
   • 用电动切割机在大于空鼓一圈的部位切割有空鼓的旧面砖基面，这样可以使空鼓能完全剔除，并可使原空鼓的面积不能无限制性扩大。
   • 沉降裂缝，结构裂缝的V字型切割。
   • 切割剔除空鼓部位后对表面进行清洁并用水泥砂浆找平，要求其平整度与原旧面砖基面一致。
   • V字型切割槽部位的清洁并用专用弹性腻子批刮切割槽，平整度同原旧面砖一致。
   • 清洗旧墙面，去除原基面上的灰尘与污渍，锈渍、发霉部位等用草酸清洗。



2. 专用面砖、马赛克腻子的批刮
   • 基层材料的选择原理

一种科学的基层和面层的组合方案需兼顾到多项要素，通过平衡法决策模式确定方案序列，力求得到最满意解答。可选用了有三大附着原理的亚士纸皮石填补料。其超强的粘结剂与旧面砖粘结，其阳离子型材质与面砖阴离子的阴阳离子结合更能增加其与面砖表面的粘结。另外，纸皮石的特殊成份与旧面砖缝中水泥中的碱进行功能交联，使其永久性地附着于面砖表面，与面砖成为一个整体，为涂料提供了一个坚实牢固的基面。其次，纸皮石填补料的干收缩性较小，防水性能佳使附着在面砖的一层腻子，不易产生自身的龟裂、渗水，永久性地保护旧基层。

• 纸皮石填补料介绍

亚士纸皮石填补料是一种阳离子型双组分与碱进行功能性交联的高附着力填补料，用于各种瓷砖、马赛克、釉面砖的翻新，也可以作为其他基层的填补腻子（醇酸树脂类除外）。

它有三大附着原理：

A、含有强力粘结剂；

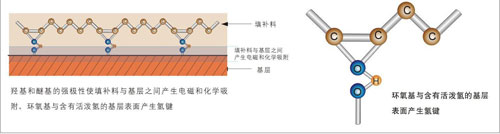

涂料的乳液分子结构中含有羟基、醚基和环氧基，羟基和醚基的强极性使混合后的基层处理材料与基层之间产生电磁和化学吸附，环氧基与含有活泼氢的基层表面产生氢键，因此粘结力特别强。

B、与带负离子的马赛克、瓷砖或水泥砂浆等基层产生正负离子引力；

亚士纸皮石填补料通过阳离子作用与基层无机物表面的负离子产生吸引力，从而产生惊人的附着力。

C、与带碱性的墙面基层进行碱固化功能性交联。

碱性条件下，纸皮石填补料中的SI-O的交联反应如下：



—-Si—OSi—–+MOH → —Si—O—M+—Si-OH



式中的M=Na，K等。



方案二施工工艺流程：

检查旧墙面基面 → 有规则地切割空鼓 → 用磁砖专用粘结剂按原面砖大小粘贴面砖 → 检查平整度  → 清洗  → 涂刷高附着力底漆  → 涂刷面漆 → 检验 → 完工

• 基层处理

1. 基层处理与底漆的选择

因为本方案涂刷后的效果不改变旧面砖的轮廓，只是颜色的改变。技术难点是：原面砖基面空鼓裂缝处理后，要用与以前面砖尺寸大小、纹理相同的面砖补上。

在面砖上刷涂料必须解决涂料的附着力，所以我们选用亚士ES高附着力底漆，其与面砖、磁砖等釉面有很好的附着力，且与涂料也有很好的附着力，真正起到“承上启下”的作用。

在实际施工中应将基材层和涂层视为一个整体，有针对各种不同的基材制定科学合理的的施工方案，才能保证饰面层涂料的效果得到充分展示。才能有效避免由基材引起的开裂，起鼓，泛碱，脱落，泛碱等漆膜弊病。

结语

亚士漆公司基于顾客之需，并凭借多年积累的工程内外墙涂料研发、施工应用经验，多年来以“一家公司，全面涂装解决方案”为宗旨，并根据客户的需要，不断改进产品的性能，向新产品的研发与生产迈进。
